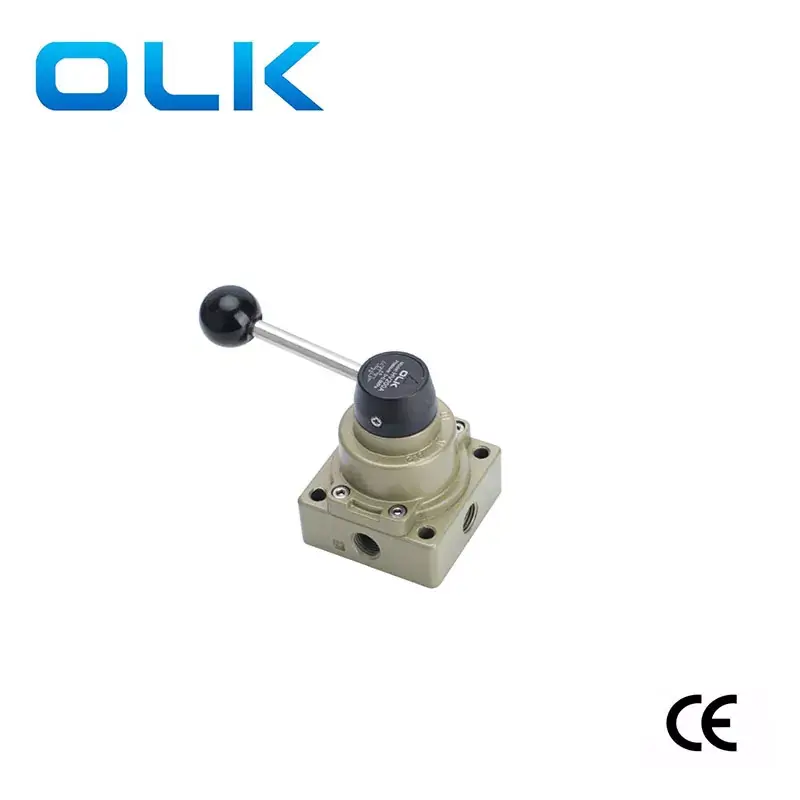

Manuální rotující ventil řady HV200 4 Way

OLK je jedním z profesionálních manuálních rotujících ventilů a dodavatelů v Číně v Číně. Naše výrobky jsou certifikovány CE a mají na skladě továrnu, vítejte na velkoobchodním HV200B 2/4 port ventilu od nás.

Odeslat dotaz

Popis výrobku

Ouleikai (OLK) HV200A/B obousměrné čtyři ruční ventily jsou ovládány ručně, přičemž přepínání cesty vzduchu bylo dosaženo otáčením rukojeti ventilu. Snadno se provozují a intuitivní a nevyžadují žádné další zásobování energie. Port ventil HV200B 2/4 je vybaven vestavěným tlumičem ve spodním výfukovém portu.

Manuální rotující ventil řady OLK HV200 je univerzální a vhodný pro různé pneumatické systémy. Se stabilním výkonem, spolehlivostí a efektivností náklady jsou ideální volbou pro kontrolu pneumatického systému.

Manuální rotující ventily řady HV200 4 Way Různá ozubená kola mají za následek různé akce válce.

Při přepnutí na rychlostní stupeň 02 se výfukový port B uvolňuje vzduch, výfukové otvory a válec se rozprostírá.

Při přepnutí na N Gear jsou výfukové porty A a B uzavřeny a válec se zastaví uprostřed.

Při přepnutí na rychlostní stupeň 01 uvolňuje výfukový port vzduch, výfukové otvory B a válec se zatahuje.

Symbol ručního ventilu HV-02:

Objednávání kódu
Hv	2	00	__	A	08
Model	série			Funkce	Velikost portu
HV ： Ruční ruční otočný ventil HV série	2: 200 série			A: Čtyřnásobné rozhraní	08: RC1/4
				B: B: Rozhraní dvou stran, s útlumem zvuku dole

Manuální otočné ventily řady HV200 4 Way Standard Specification

Model	HV200A-02	HV230A-02	HV200B-02	HV230B-02
Pracovní médium	Vzduch （Filtr přes filtrační obrazovku přes 40 μm）
Akce režim	Ovládání rukou
Velikost portu	Inlet = outlet = pt1/4
Rozsah tlaku	0,15-0,8MPA (21-114psi)
Pozice	2/4 port	3/4 port	2/4 port	3/4 port
Woking tlak	‘-10-60 ℃
Důkazní tlak	1,5 MPA (215psi)

OLK pneumatické ruční rotační ventily - 5 modelů srovnání
Fotografie
OLK model	4HV210/310/410/230/330/430	HV200A/b	HV-02/03/04	HV400-02/03/04	K34R6-8/L/D.
Pozice	2 Pozice 4 Way	3 Pozice 4 Way	3 Pozice 4 Way	3 Pozice 4 Way	3 Pozice 4 Way
	3 Pozice 4 Way
Velikost portu	RC1/8,1/4,3/8,1/2,3/4	PT1/4	PT1 / 4, PT3 / 8, PT1 / 2	PT1 / 4, PT3 / 8, PT1 / 2	G1/4
Funkce produktu	Montáž panelu	Odpověď: Čtyřnásobné rozhraní B: Rozhraní dvou stran, s útlumem zvuku na dně			Prázdné ： Jedna díra na jedné straně L ： Dvě otvory na opačných stranách ；： Čtyři otvor na dně ；

Zacházet s	Odnímatelná rukojeť	Odnímatelná rukojeť	Odnímatelná rukojeť	Nevymunitelné/ plastové držadla	Vyjasnitelná rukojeť, popisovač proti skaldu

Rozměry základny	Série 200: 62 mm 300 Série: 74 mm 400 Série: 94 mm	61,3 mm	74 mm	74 mm	55 mm
		HV200A			K34R6-8

		HV200b			K34R6-8L

					K34R6-8D

Model	HV300-02	HV330-02	HV300-03	HV330-03	HV300-04	HV330-04
Pracovní médium	Vzduch （Filtr přes filtrační obrazovku přes 40 μm）
Akce režim	Ovládání rukou
Velikost portu	PT1/4	PT1/4	PT3/8	PT3/8	PT1/2	PT1/2
Rozsah tlaku	0,15-0,8MPA (21-114psi)
Pozice	2/4 port	3/4 port	2/4 port	3/4 port	2/4 port	3/4 port
Woking tlak	‘-10-60 ℃
Důkazní tlak	1,5 MPA (215psi)
