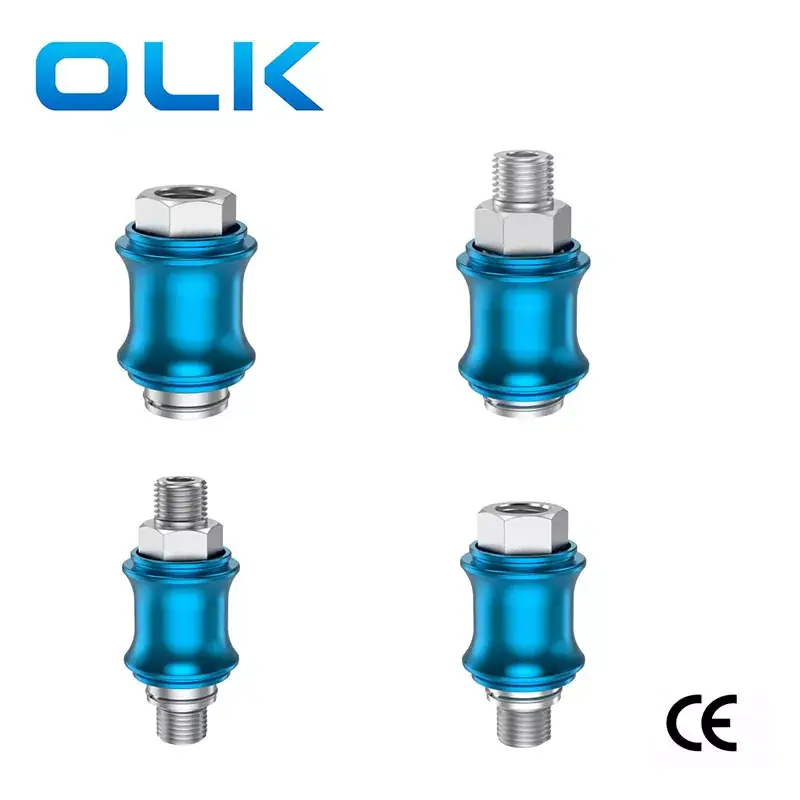

Ruční šoupátkový ventil řady HSV 3cestný

Model:HSV-08

Jako profesionální výrobce ručního 3cestného šoupátka řady HSV si můžete být jisti, že si z naší továrny zakoupíte 2/3 ruční šoupátko řady HSV a OLK vám nabídne nejlepší poprodejní servis a včasné dodání.

Brand:
OLK
Series:
HSV hand slide valve
Action:
2 positon 3 way
Port size:
G1/8,G1/4,G3/8,G1/2,G3/4,G1
Function type:
Standard, SS, FF , SF , With Lock

Odeslat dotaz

Popis výrobku

OLK jako profesionální výrobce bychom vám rádi poskytli vysoce kvalitní 3cestný ruční posuvný ventil řady HSV. Ruční šoupátkové ventily Ouleikai (OLK) řady HSV 2/3 se spínají ručně. Vyznačují se jednoduchou konstrukcí bez složitých elektrických ovládacích prvků, nabízejí flexibilní ruční ovládání a dobré těsnění. S různými dostupnými vnitřními a vnějšími závitovými spoji jsou vhodné pro použití v různých potrubních systémech. Kompaktní velikost ručního šoupátka HSV umožňuje snadnou instalaci, takže je vhodný pro scénáře s omezeným prostorem.

Ruční šoupátkové ventily řady HSV 2/3 mají širokou škálu aplikací, které pokrývají různé průmyslové a civilní oblasti, jako je zásobování vodou, chemický průmysl, petrochemie, energetika, letectví atd. Běžně se používají v průmyslové výrobě pro řízení kapalinových nebo plynových potrubí, jako je regulace průtoku, uzavírání kapaliny nebo změna směru proudění.

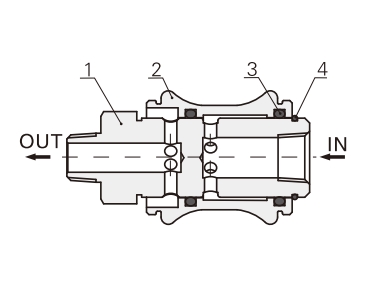

Ruční posuvný ventil řady OLK HSVsymbol:

Objednací kód
HSV	--	08	SS
Model:		Velikost portu:	Typ montáže:	Typ vlákna:

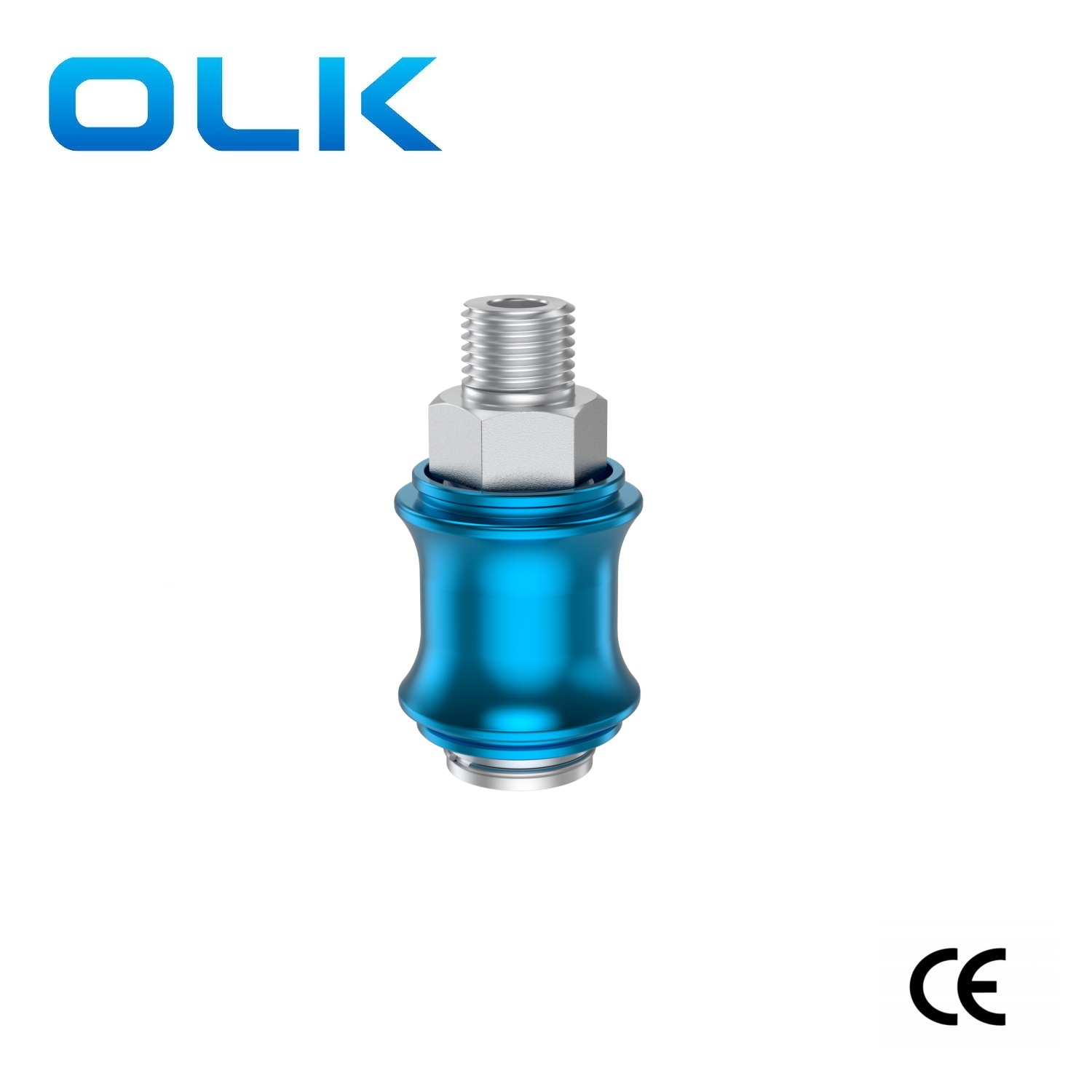

HSV: Ruční šoupátko		06:1/8	Blank: Standardní	Prázdné: PT

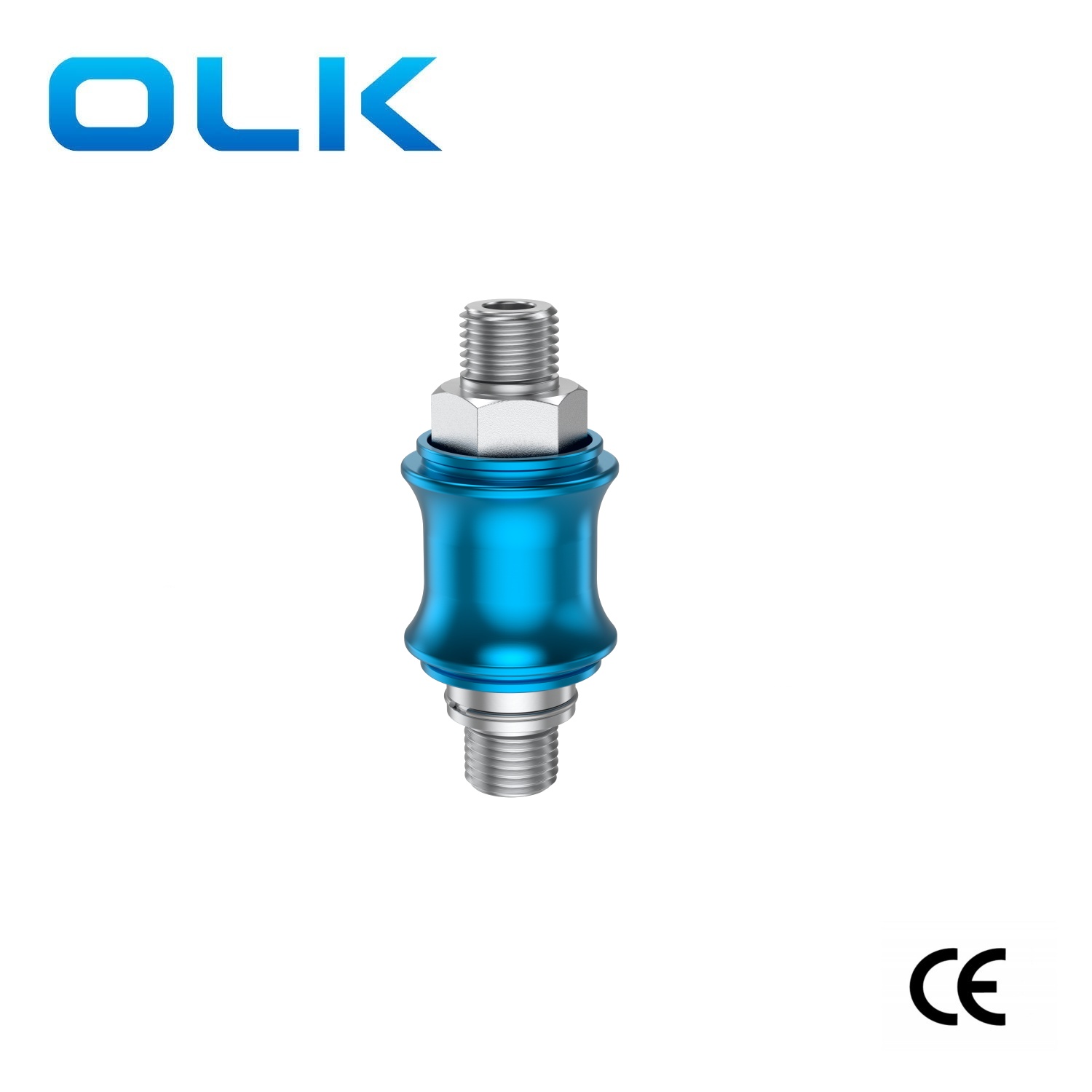

		08:1/4	SS: Dvojitý vnější závit	G:G

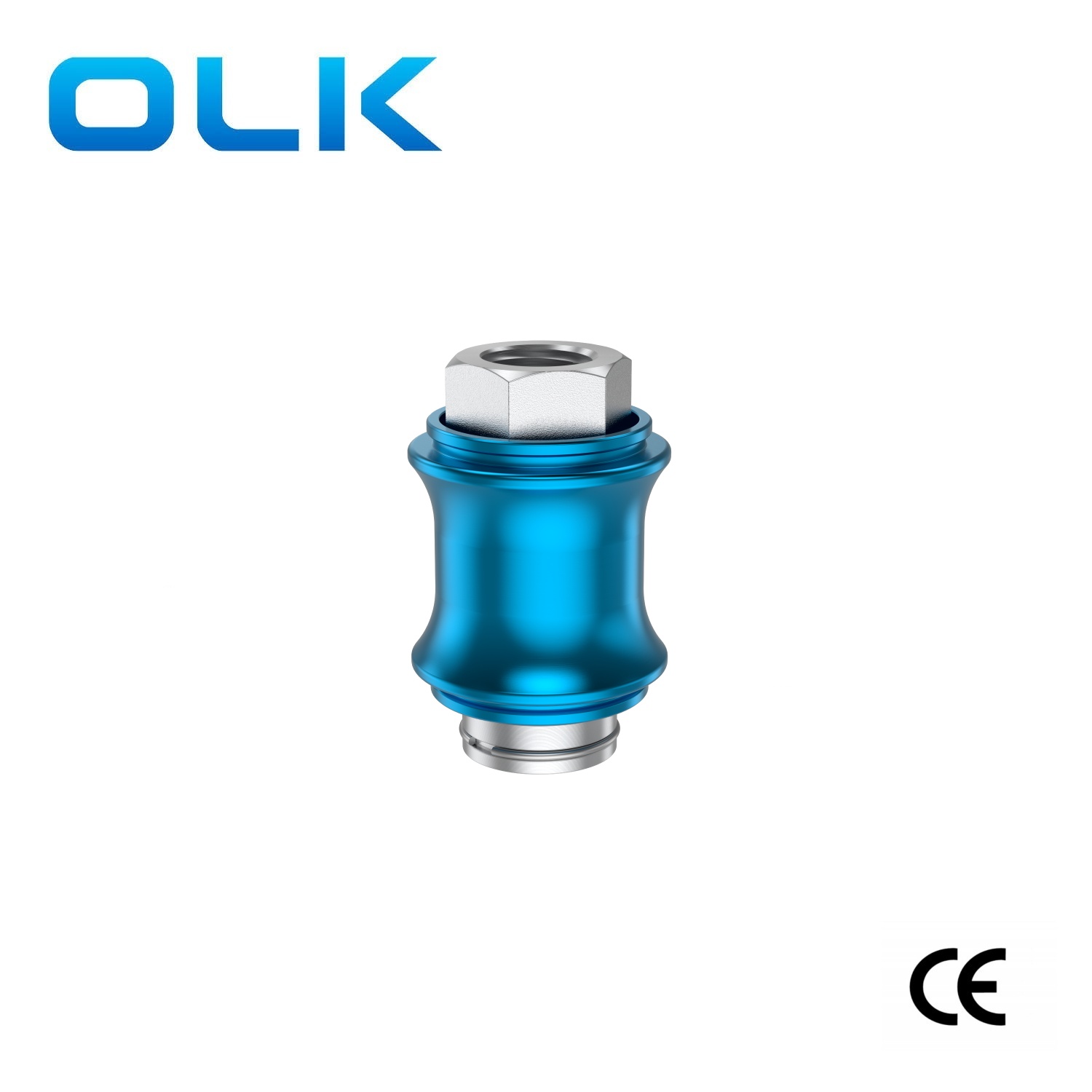

		10:3/8	FF: Dvojitý vnitřní závit	T:NPT

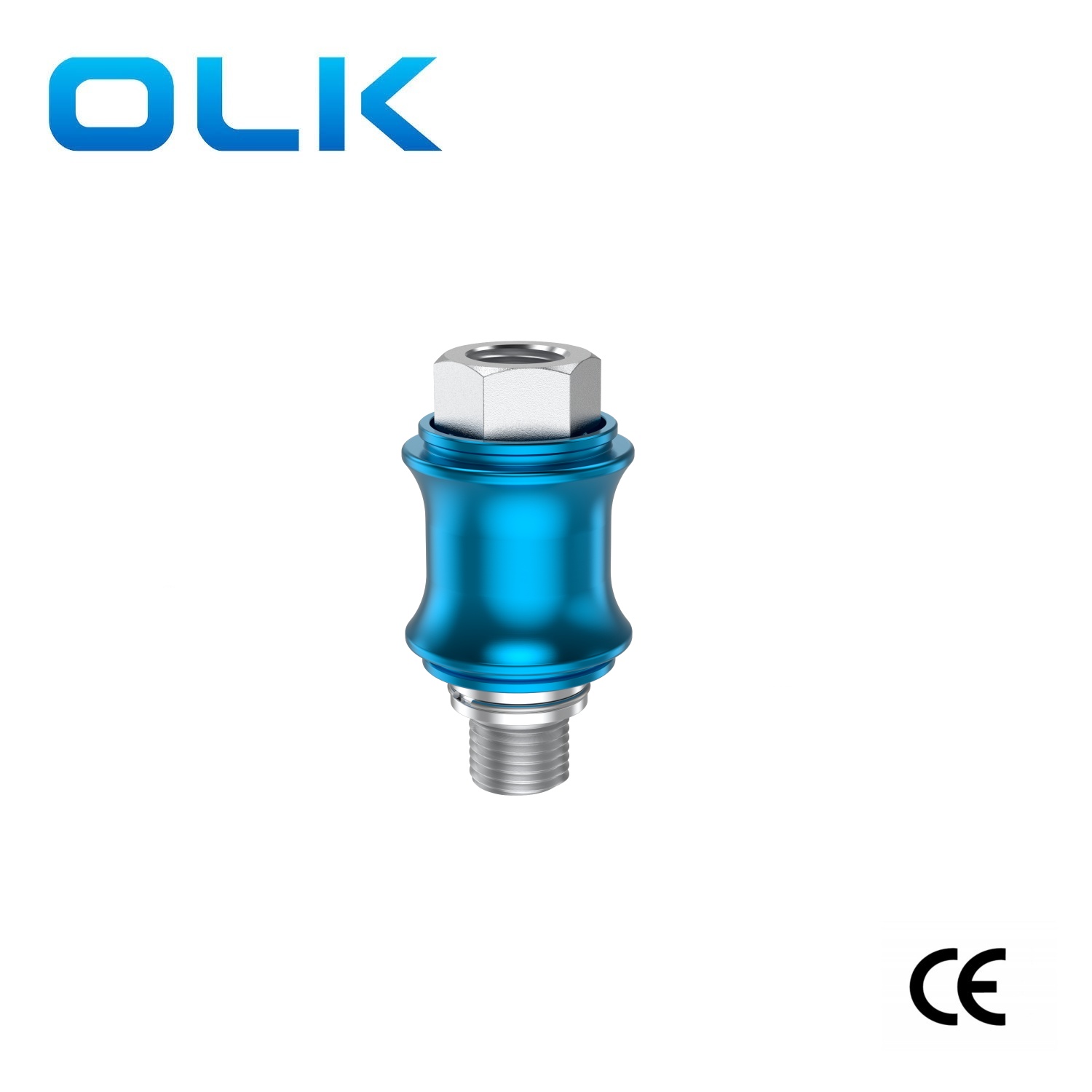

		15:1/2	SF: Vnější a vnitřní závit
		20:3/4
		25:1

OLK řada HSV ruční posuvný ventil 3cestný Vlastnosti produktu

Vlastnosti produktu:

1.Slouží k zapínání a vypínání tlaku vzduchu u pneumatických zařízení.

2. Když je vzduch zastaven, vypouští zbytkový tlak do výstupu, což zajišťuje bezpečnost při opravě nebo úpravě kódu připojených zařízení.

3. Více možností připojení vnitřního a vnějšího závitu, vhodné pro různé potrubní systémy:

4. Hladké řazení s vynikající hmatovou zpětnou vazbou.

5. Velká efektivní průtoková plocha.

6. Tvrdý eloxovaný povrch na cívce a eloxovaná úprava povrchu těla ventilu, udržující zářivost barvy po delší dobu.

Ruční posuvný ventil řady HSV 3cestný Obecné parametry

pracovní médium	Vzduch (filtrovaný přes filtr přes 40μm)
Akce	Přímá ruční akce
počet pozic	Dvě pozice tři cesty
mazací	zbytečné
Rozsah pracovního tlaku MPa (psi)	0∼1,0 (~145)
Zaručená tlaková odolnost	1,5 MPa (215 psi)
Pracovní teplota °C	-20-70
Materiál těla	hliníková slitina

Ruční posuvný ventil řady HSV 3cestný různé parametry

model	Průměr portu	Plocha průřezu mm² (hodnota CV)
HSV06	G1/8	12,0 (0,67)
HSV08	G1/4	40,0 (2,20)
HSV10	G3/8	60,0 (3,50)
HSV15	G1/2	140,0 (7,80)
HSV20	G3/4	250,0 (13,80)
HSV25	G1	392,0 (21,78)

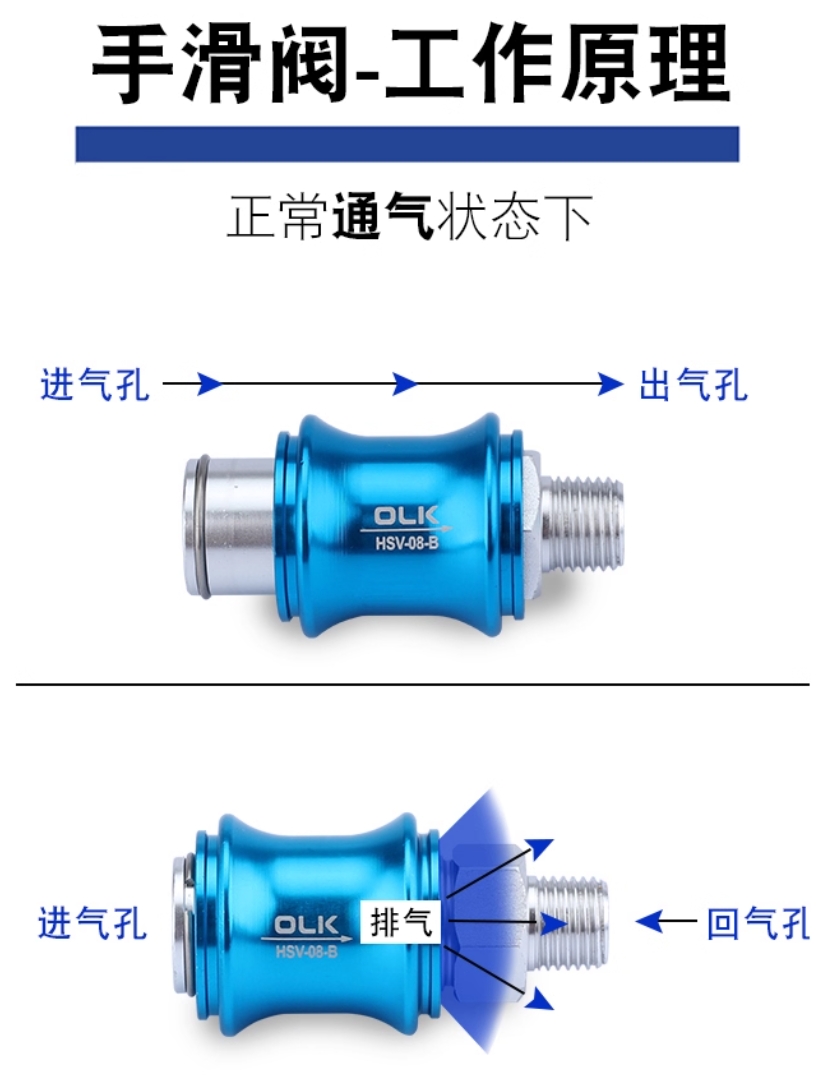

Princip činnosti ručního posuvného ventilu:

Nejčastější dotazy:

1.Jaké jsou specifikace ručního šoupátka řady HSV?

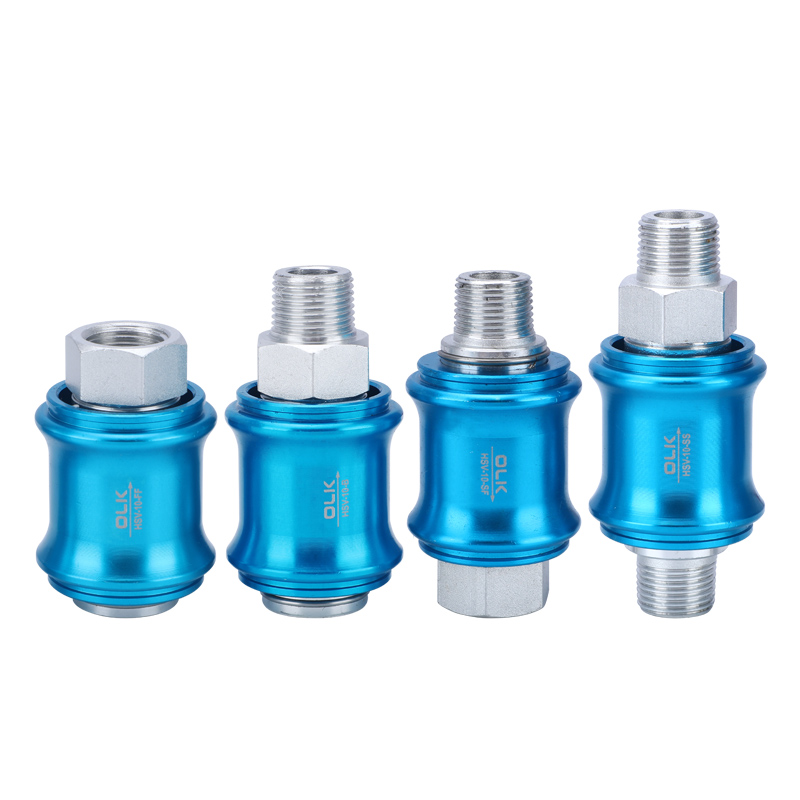

Čtyři specifikace, v tomto pořadí standard B, typ vnějšího a vnitřního zubu SF, typ vnitřního zubu FFdouble, typ dvojitého vnějšího zubu SS a jedinečný styl zamykání od společnosti OLK pneumatic.

2.Lze ruční posuvný ventil používat ve vakuu?

Samotný ruční posuvný ventil má funkci odlehčení tlaku a těsnicí kroužek je těsnicí O-kroužek. Akční režim je manuální, který není ovlivněn tlakem. Někdy může být použit na vakuové přísavce, ale její těsnicí výkon je navržen podle přetlaku. Vzniklé netěsnosti jsou pro jeho provozní tlak tolerovatelné. Ve vakuové aplikaci, v situaci velkého sání nebo velkého průtoku a přívod plynu je nepřetržitý, protože je levný a snadno ovladatelný, může být skutečně použit, ale pro některé vakuové generátory s malým průtokem nebo detekce vakua a další příležitosti s vysokými požadavky na těsnění jej nelze použít.

3. Kolik typů v ručním šoupátku?

Jeden s hladkým povrchem a jeden s vroubkovaným povrchem. Na výběr jsou oba styly
