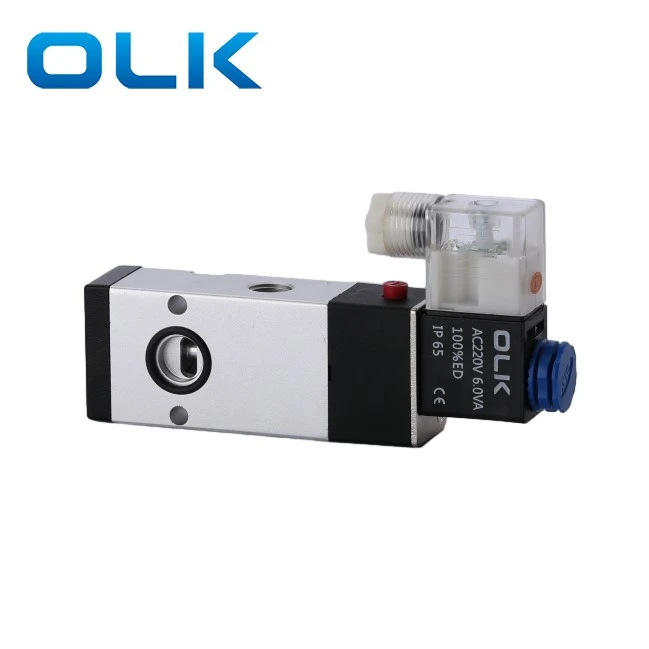

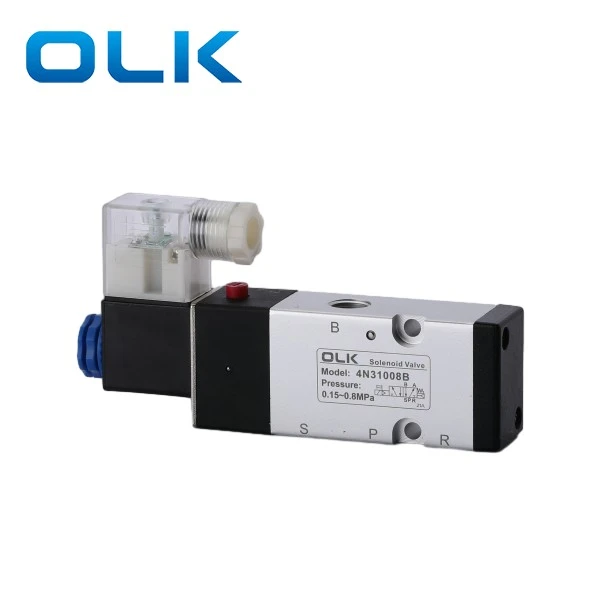

5 Way 4N310-08 Deskový ventil

OLK 2Position 5 Way 4N310-08 Desková desková ventil Thread Is G1/4 Velikost portu.4N310-08 Valve má jeden návrh zásuvky zadního vzduchu, což umožňuje flexibilní instalaci a šetření prostoru, účinně zvyšuje rychlost odezvy a stabilitu systému.

5 Way 4N310-08 je speciálně pro systém upínání nástrojů, vhodný pro scénáře přepínání s vysokou frekvencí. A je věnována automatizačnímu zařízení, jako jsou CNC strojové stroje a obráběcí centra.

5 Way 4N310-08 Plate Solenoid Valve Funkce ：

Vyhrazený design pro válec s válcem nože

Vzduchové odvětrávání na zadní straně, kompaktní struktura

Volitelné napětí: AC220V / DC24V

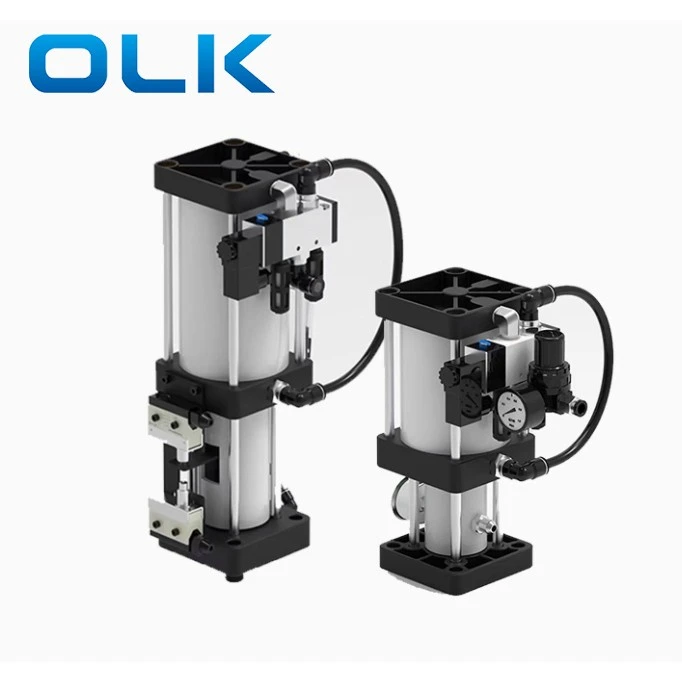

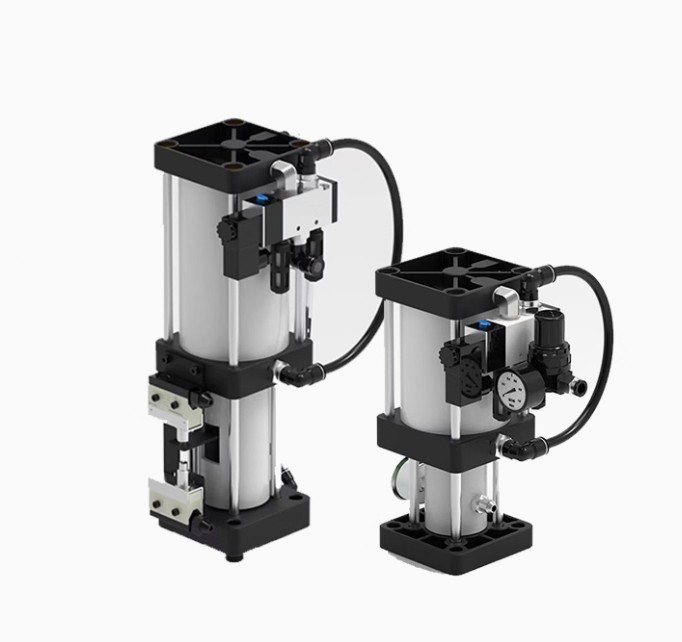

Přehled o uvolňování nástrojů (TRC)

Válec uvolňování nástroje se speciálně používá pro vřetena strojů CNC k uvolnění nástrojů. Tento válec používá princip „přenosu stejného tlaku v kapalinách“, což umožňuje malému tlaku vzduchu k vytvoření velké síly potřebné k uvolnění nástroje v vřetenu CNC. Válec se skládá z: vzduchového válce, 5-cestná 2N310 solenoidní ventil, olejový rezervoár a mikropřipáčky.

Poznámky k instalaci válce pro uvolnění nástroje

Pro svislé vřetena opravte válec pomocí držáku a nainstalujte jej svisle nad krabičkou vřetena.

U vodorovných vřeten udržujte olejový šálek vertikální a vyšší než tělo válce.

Olejový šálek musí čelit nahoru, aby mohl vzduch uniknout z válce.

Kroky instalace uvolňování nástroje

Vypněte napájení stroje (panel a skříňka) a přívod vzduchu.

Odstraňte kryt vřetena. Odpojte vzduchové zkumavky od solenoidového ventilu.

Odšroubujte plastovou matici na cívce solenoidu (neodstraňujte dráty, pokud nejsou správně označeny).

Odpojte vodiče od spínačů horní a dolní limit (opatrně označte).

Odstraňte starý válec.

Nainstalujte nový válec a opravte ho šrouby.

Znovu připojte dráty a vzduchové zkumavky. Ujistěte se:

Stisknutím tlačítka horní limit je stisknut.

Přepínač spodního limitu je správně upraven (pro stroje s časopisem Tool je to rozhodující pro bezpečnost).

Po instalaci vyzkoušejte nástroj. Zkontrolujte uvolnění nástroje a svorku. U strojů s časopisem Tool, změnu testovacího nástroje.

Opatření využití uvolňování nástrojů

· Válec lze nainstalovat svisle nebo vodorovně. Pro horizontální pohár musí čelit olejovému šálku.

· Přívod vzduchu musí být čistý a suchý, tlak nejméně 6 kgf/cm².

· Hladina oleje v šálku: Minimálně 1/5, maximálně 4/5.

· Zkontrolujte během instalace napětí 4N310 napětí a tlak vzduchu.

FAQ

K čemu se používá 4N310?

4N310 se používá pro uvolňování nástrojů.

AC VS DC Cívka?

AC je pro domácnost; DC je přímý proud.

Jaké je tlačítko pod otvorem připojení?

Ručně přepíná výfukový port.

Tipy na instalaci?

Vyčistěte potrubí a spojení, abyste zabránili vstupu do vzduchového obvodu.

Jaká velikost portu 4N310-08?

Vstup, vývod, výfuk: G1/4 vlákno; Průměr bočního výfukového otvoru: 19 mm.
